Bahan Standard

Getah: NBR atau FKM

Kes: Logam

Spring: Keluli tahan karat

* Kombinasi bahan lain boleh disesuaikan

mengikut keadaan kerja.

pengenalan produk

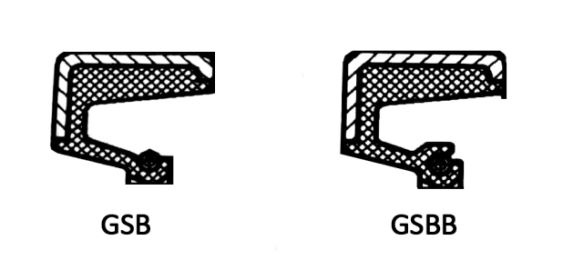

Meterai minyak GSB adalah meterai aci yang terdiri daripada sangkar logam luaran tunggal dengan salutan getah dalaman dan bibir pengedap utama dengan pegas bersepadu.

Ciri-ciri

- Ketegaran jejarian yang baik, terutamanya untuk diameter yang besar
- Kestabilan yang baik apabila dipasang,

mengelakkan kesan bouncing back
- Mengedap cecair kelikatan rendah dan tinggi
- Bibir pengedap utama moden dengan daya radial rendah

Permohonan

Profil GSB / GSBB digunakan untuk pengedap aci, aplikasi seperti motor, pam dan transmisi.

Standard Cavity & Machining

Rod Piston	Toleransi	ISO h11
	Concentricity	IT 8
	Kasar	Ra = 0.2-0.8μm
		Rz = 1.0-5.0μm
		Rmax = <>
	Kekerasan	45-60 HRC
	Selesai	Tiada pisau menegak dan mendatar
Cavity	Toleransi	ISO H7
Cavity	Kasar	Rz = 6.3-16μm

Keadaan Pengoperasian

Kelajuan	Tekanan	Suhu	Media	Diameter yang dibekalkan
20m / s	0-0.05Mpa	-30 ℃ ~ 160 ℃	Air, minyak pelincir, gris.	300mm-1500mm

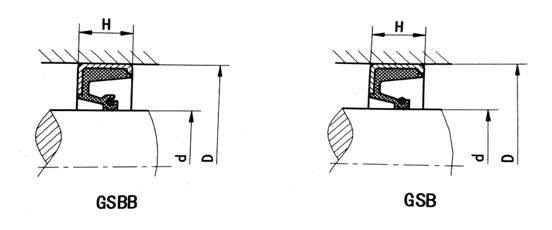

Lukisan teknikal

Senarai Spesifikasi

Bahagian No	d	D	H	Bahagian No	d	D	H
GSB	304.80	355.60	25.4	GSB	530	580	22
GSB	305	355	23	GSB	540	590	25
GSBB	310	370	25	GSBB	546.10	596.9	20.6
GSBB	311.15	349.25	17.5	GSB	550	610	25
GSB	315	355.60	16	GSBB	558.80	609.6	22.2
GSBB	317.50	355.60	23	GSBB	560	610	22
GSB	320	358	20	GSBB	560	620	25
GSBB	320	360	25	GSBB	570	620	22
GSB	320	380	25	GSBB	570	630	25
GSBB	320.68	371.48	25.4	GSB	580	640	25
GSB	325	375	25	GSB	600	660	25
GSBB	330	3707	20	GSBB	610	670	23
GSB	330	390	25	GSB	620	670	25
GSB	340	380	20	GSB	620	680	23
GSB	340	400	25	GSB	622.3	673.1	22.2
GSBB	342.90	381	17.5	GSBB	630	670	20
GSBB	350	390	20	GSBB	635	685	25
GSBB	350	400	25	GSB	640	690	25
GSB	350	410	25	GSBB	650	710	25
GSBB	360	400	17	GSB	650	720	25
GSB	360	420	25	GSBB	660.40	711.2	22.2
GSBB	361.95	412.75	22.2	GSB	670	720	25
GSB	365	405	18	GSBB	673.10	711.2	19
GSBB	370	415	20	GSB	685	745	25
GSBB	370	430	25	GSB	685.80	736.6	22.2
GSB	375	420	18	GSB	690	730	20
GSBB	380	440	25	GSB	698.5	749.3	22.2
GSBB	390	430	18	GSB	700	750	20
GSB	390	450	25	GSBB	710	760	25
GSB	395	430	18	GSBB	710	770	25
GSB	400	450	15.6	GSBB	711.2	762	22.2
GSB	400	460	25	GSB	720	768	22
GSBB	400.05	438.15	17.5	GSBB	723.9	774.7	22.2
GSBB	406.40	457.20	23	GSB	730	790	25
GSBB	410	450	20	GSB	735	795	25
GSBB	410	470	25	GSBB	740	790	25
GSB	415	475	23	GSBB	749.3	825.5	22.2
GSBB	419.10	457.20	19	GSB	750	800	25
GSB	420	470	20	GSB	760	813	25
GSBB	420	480	25	GSBB	774.7	825.5	22.2
GSBB	130	470	20	GSB	780	830	25
GSB	130	480	25	GSB	800	870	22.2
GSBB	438.15	476.25	19	GSBB	806.45	857.25	25
GSB	440	480	20	GSB	810	870	25
GSB	440	490	25	GSB	838.2	889	22.2
GSBB	440	500	25	GSB	840	910	25
GSB	450	480	17.5	GSBB	850	900	25
GSBB	450	510	25	GSBB	850.9	914.4	22.2
GSB	454.02	504.82	19	GSBB	870	920	25
GSBB	160	520	25	GSBB	876.3	927.1	22.2
GSB	169.9	520.70	23	GSB	882.65	933.45	22.2
GSB	470	520	22	GSBB	890	950	25
GSBB	470	530	25	GSBB	900	950	25
GSB	480	530	22	GSB	914.4	977.9	25.4
GSB	480	540	25	GSBB	940	1000	25
GSBB	482.60	520.70	19	GSB	950	1000	223
GSB	490	550	25	GSBB	952.5	1003.3	22.2
GSBB	500	540	20	GSBB	960	1020	25
GSBB	500	560	25	GSB	971.55	1035.05	25
GSBB	510	560	25	GSBB	1000	1050	23
GSBB	520	560	20	GSBB	1000	1060	25
GSB	520	580	25	GSBB	1020	1070	25
GSBB	520.70	571.5	22.2	GSBB	1030	1070	25

* Spesifikasi lanjut atas permintaan, kami juga membekalkan produk beralih atau produk separa siap.
