Bahan Standard
NBR atau FKM * Pemilihan bahan mengikut keadaan kerja |  |
pengenalan produk
Meterai v-ring GVS dianggap versi asal meterai v-cincin, dan direka dengan badan yang luas dan tumit tirus untuk memberikan teguh pada meterai.
Ciri-ciri
Mudah dipasang kerana bahan getah semua Geseran yang rendah Stretchable Kekalkan pelinciran Mengecualikan pencemaran, seperti habuk, gris, percikan air dan minyak Rintangan suhu tinggi (untuk bahan FKM) |  |
Cadangan Permohonan
Wajah akhir GVS disegel dengan getah tulen untuk mengelakkan debu, serbuk, air dan campurannya, minyak dan sejenisnya dari memasuki sistem galas atau kedap. Ia boleh digunakan dalam kebanyakan galas dan boleh digunakan sebagai meterai sekunder dalam persekitaran yang keras di mana meterai utama terdedah kepada kegagalan. Ia biasanya digunakan di kilang-kilang automotif, rolling, bearing pedestals dan jentera pertanian.
Keadaan Pengoperasian
Kelajuan | Tekanan | Suhu | Media | Diameter yang dibekalkan |
15m / s | 0-0.03Mpa | -35 ℃ ~ 180 ℃ | Air, minyak, habuk, dan sebagainya. | 80mm-2000mm |

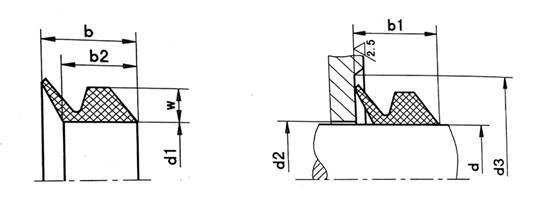

Lukisan teknikal
Senarai Spesifikasi
Bahagian No | d | d 2 | d 3 | b1 | d 1 | w | b | b2 |
GVS0120 | 11.5-13.5 | d + 1 | d + 9 | 6.7 ± 0.6 | 10.5 | 3 | 7.7 | 5.5 |
GVS0140 | 13.5-15.5 | d + 1 | d + 9 | 6.7 ± 0.6 | 12.5 | 3 | 7.7 | 5.5 |
GVS0160 | 15.5-17.5 | d + 1 | d + 9 | 6.7 ± 0.6 | 14 | 3 | 7.7 | 5.5 |
GVS0180 | 17.5-19 | d + 1 | d + 9 | 6.7 ± 0.6 | 16 | 3 | 7.7 | 5.5 |
GVS0200 | 19-21 | d + 2 | d + 12 | 9.0 ± 0.8 | 18 | 4 | 10.5 | 7.9 |
GVS0220 | 21-24 | d + 2 | d + 12 | 9.0 ± 0.8 | 20 | 4 | 10.5 | 7.9 |
GVS0250 | 24-27 | d + 2 | d + 12 | 9.0 ± 0.8 | 22 | 4 | 10.5 | 7.9 |
GVS0280 | 27-29 | d + 2 | d + 12 | 9.0 ± 0.8 | 25 | 4 | 10.5 | 7.9 |
GVS0300 | 29-31 | d + 2 | d + 12 | 9.0 ± 0.8 | 27 | 4 | 10.5 | 7.9 |
GVS0320 | 31-33 | d + 2 | d + 12 | 9.0 ± 0.8 | 29 | 4 | 10.5 | 7.9 |
GVS0350 | 33-36 | d + 2 | d + 12 | 9.0 ± 0.8 | 31 | 4 | 10.5 | 7.9 |
GVS0380 | 36-38 | d + 2 | d + 12 | 9.0 ± 0.8 | 34 | 4 | 10.5 | 7.9 |
GVS0400 | 38-43 | d + 2 | d + 15 | 11 ± 1.0 | 36 | 5 | 13.0 | 9.5 |
GVS0450 | 43-48 | d + 2 | d + 15 | 11 ± 1.0 | 40 | 5 | 13.0 | 9.5 |
GVS0500 | 48-53 | d + 2 | d + 15 | 11 ± 1.0 | 45 | 5 | 13.0 | 9.5 |
GVS0550 | 53-58 | d + 2 | d + 15 | 11 ± 1.0 | 49 | 5 | 13.0 | 9.5 |
GVS0660 | 58-63 | d + 2 | d + 15 | 11 ± 1.0 | 54 | 5 | 13.0 | 9.5 |
GVS0650 | 63-68 | d + 2 | d + 15 | 11 ± 1.0 | 58 | 5 | 13.0 | 9.5 |
GVS0700 | 68-73 | d + 3 | d + 18 | 13.5 ± 1.2 | 63 | 6 | 15.5 | 11.3 |
GVS0750 | 73-78 | d + 3 | d + 18 | 13.5 ± 1.2 | 67 | 6 | 15.5 | 11.3 |
GVS0800 | 78-83 | d + 3 | d + 18 | 13.5 ± 1.2 | 72 | 6 | 15.5 | 11.3 |
GVS0850 | 83-88 | d + 3 | d + 18 | 13.5 ± 1.2 | 76 | 6 | 15.5 | 11.3 |
GVS0900 | 88-93 | d + 3 | d + 18 | 13.5 ± 1.2 | 81 | 6 | 15.5 | 11.3 |
GVS0950 | 93-98 | d + 3 | d + 18 | 13.5 ± 1.2 | 85 | 6 | 15.5 | 11.3 |
GVS1000 | 98-105 | d + 3 | d + 18 | 13.5 ± 1.2 | 90 | 6 | 15.5 | 11.3 |
GVS1100 | 105-115 | d + 4 | d + 21 | 15.5 ± 1.5 | 99 | 7 | 18.0 | 13.1 |
GVS1200 | 115-125 | d + 4 | d + 21 | 15.5 ± 1.5 | 108 | 7 | 18.0 | 13.1 |
GVS1300 | 125-135 | d + 4 | d + 21 | 15.5 ± 1.5 | 117 | 7 | 18.0 | 13.1 |
GVS1400 | 135-145 | d + 4 | d + 21 | 15.5 ± 1.5 | 126 | 7 | 18.0 | 13.1 |
GVS1500 | 145-155 | d + 4 | d + 21 | 15.5 ± 1.5 | 135 | 7 | 18.0 | 13.1 |
GVS1600 | 155-165 | d + 4 | d + 24 | 18.0 ± 1.8 | 144 | 8 | 20.5 | 15.0 |
GVS1700 | 165-175 | d + 4 | d + 24 | 18.0 ± 1.8 | 153 | 8 | 20.5 | 15.0 |
GVS1800 | 175-185 | d + 4 | d + 24 | 18.0 ± 1.8 | 162 | 8 | 20.5 | 15.0 |
GVS1900 | 185-195 | d + 4 | d + 24 | 18.0 ± 1.8 | 171 | 8 | 20.5 | 15.0 |
GVS2000 | 195-210 | d + 4 | d + 24 | 18.0 ± 1.8 | 180 | 8 | 20.5 | 15.0 |
* Spesifikasi lanjut atas permintaan, kami juga membekalkan produk beralih atau produk separa siap.
